电缆桥架使电缆线路的敷设以及网络布线变得整齐、美观、规范，在工程设计中也实现了标准化、系列化和通用化，为美化环境和安全生产提供了新途径；对技术改造、扩大电缆、维护检修带来方便。
设计依据：《电缆桥架》QB/T 1453-2003，《电缆桥架安装》04D701-3，《钢制电缆桥架工程技术规程》T/CECS31-2017

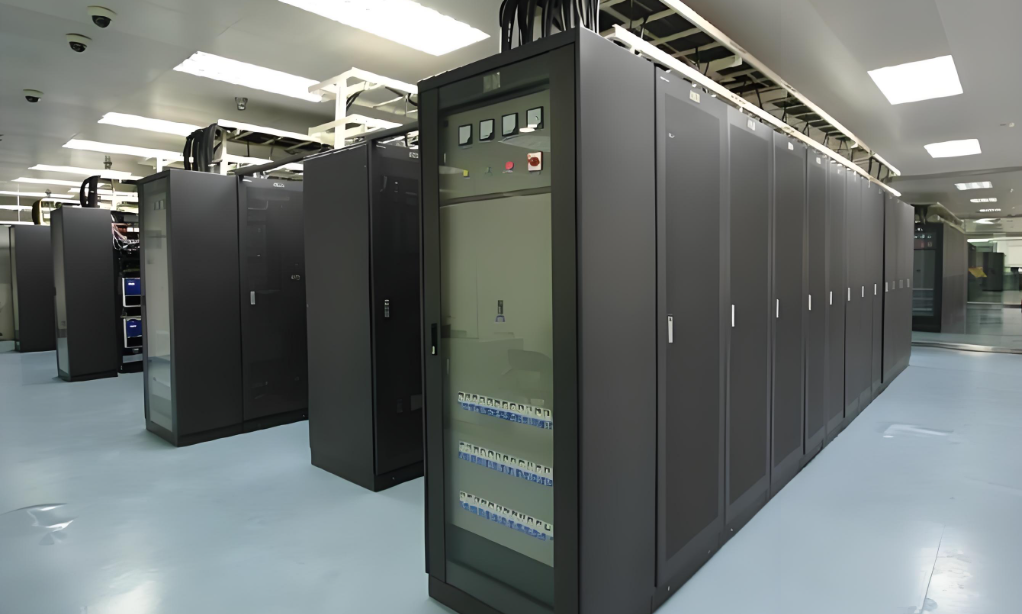

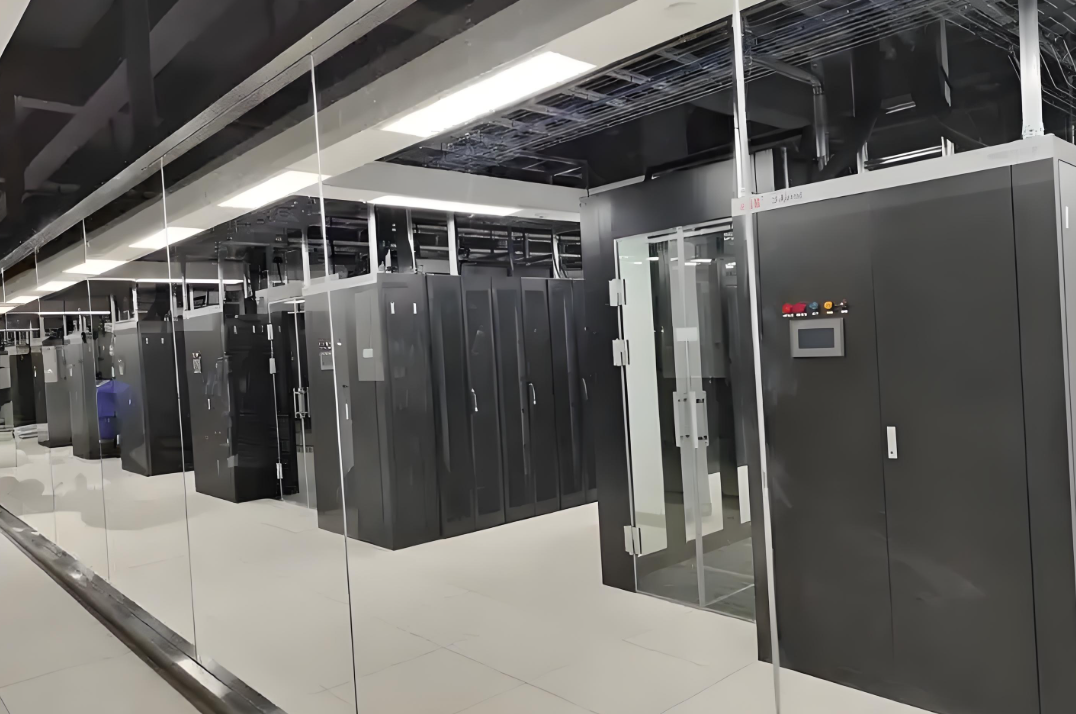

桥架设计与敷设的设计考虑：桥架从弱电竖井引入到控制室，在控制室机房内，应铺设高架抗静电地板，并在高架抗静电地板下安装金属线槽，将水平桥架、垂直桥架和配线机柜连接起来。垂直线缆通过垂直桥架贯通整个大楼，垂直桥架的作用是提供弱电竖井内垂直干线的通道。弱电系统垂直桥架，安装在各层的配线间电缆竖井内，各系统电缆通过桥架在各层引出，进入各层水平主桥架。水平线缆通过各层走廊上方吊顶内的水平桥架进入各个区域。在各区域内，将根据实际情况，使用金属线槽（吊顶内）、薄壁金属电线管。
对桥架管线的施工要求：金属桥架用来安放和引导电缆，并起到机械保护的作用。同时还提供了一个防火、密封、紧固的空间，使线缆可以安全地延伸到目的地，并为今后维护和扩充提供方便。管线施工单位要求必须根据国家标准，确保电缆铺设的可能性，清除管内毛刺和垃圾，并在管内留有穿线所需的引导钢丝；为了确保穿线顺利，在电线管排放中，施工单位应根据建筑规范在管线分支、连接、转弯处设过线盒。根据弱电系统布线的施工要求，在管线转弯处不能拐死角，每根电缆的转弯半径要求为其电缆外径的8-10倍。因此，吊顶内桥架在转弯或分路处均应设置45度。水平线槽和竖井梯架连接处，及水平线槽和管线各连接处须配以相应规格的分支附件，不能断接，以保证线路路由的弯曲自如以及线路的安全。若管线长度不够，需加套管时，应加外套，不能加内套。在个别地方不能通过铁管时，可用金属软管连接，软管内径不能小于铁管内径，所有桥架在线缆敷设安装完毕后，全部要求使用锁扣封闭，以防鼠害。
